Energy Efficiency in Industrial Chillers
Введение

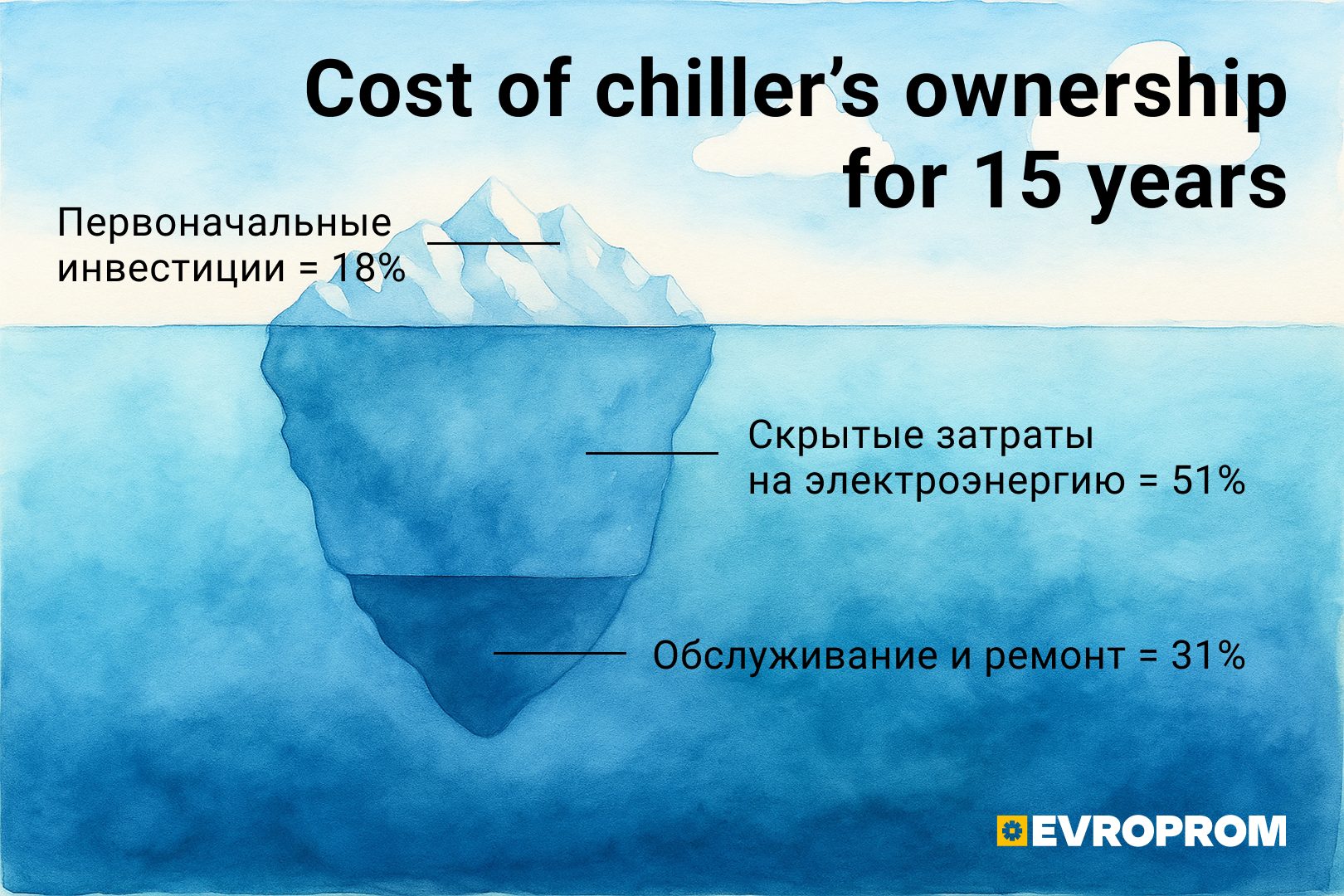

Энергоэффективность промышленных холодильных систем в последние годы стала ключевым фактором не только при проектировании, но и при эксплуатации чиллеров. На уровне предприятия затраты на электроэнергию нередко превышают 60 % совокупных эксплуатационных расходов холодильного оборудования, а в некоторых технологических процессах (фармацевтика, химия, дата-центры) стоимость энергопотребления за срок службы установки в разы превышает её первоначальную цену. Именно поэтому современные требования к холодильному оборудованию формируются не столько исходя из холодопроизводительности, сколько из способности установки поддерживать высокий коэффициент энергоэффективности. Если у вас возникает желание сэкономить на холодильной системе за счет потери её энергоэффективности – предлагаем посмотреть на инфографику отражающую полную стоимость владения, где стоимость чиллера за весь период эксплуатации составила всего 18%, а большая доля (51%) расходов выпала именно на затраты на электроэнергию.
Ознакомьтесь с нашим каталогом чиллеров и тепловых насосов — только проверенные модели от надёжных производителей, с полными техническими характеристиками и адаптацией под ваши условия для различных областей применения.
Современные технологии и их вклад в энергоэффективность
Технологии, направленные на снижение энергопотребления компрессорной группой
Компрессор является основным потребителем энергии в чиллере, поэтому эффективность всей установки напрямую зависит от его конструкции и способа регулирования. Эволюция компрессорных технологий последних двух десятилетий была направлена на минимизацию потерь при частичных нагрузках, где оборудование работает до 90% времени, как это видно на рис 2.
Энергоэффективность достигается за счёт применения следующих технологий:
- Регулирования скорости вращения (инвертор),
- Работы без масла и с магнитными подшипниками,
- Оптимизации цикла при частичных нагрузках,
- Цифрового управления рабочими точками давления,
- Перехода от ступенчатых к плавным схемам регулирования.
Разные типы компрессоров (спиральные, винтовые, центробежные, Turbocor®) обладают разной эффективностью при изменении нагрузки.
- Поршневые имеют высокую эффективность только при 100% нагрузке, но плохо работают на частичных режимах.
- Винтовые обеспечивают лучшую эффективность с изменением производительности, особенно с золотниковым + VFD регулированием.
- Центробежные Turbocor® (магнитные подшипники) обеспечивают максимум энергоэффективности в зоне 40–80% нагрузки, где чиллер работает большую часть времени.
Рис .2 – Типовое распределение нагрузки на холодильную систему в течении года
Инверторное (частотное) регулирование
Еще не так давно, компрессор работал по принципу вкл/выкл. При каждом старте — высокий пусковой ток, износ и потери. Многие современные холодильные агрегаты уже по умолчанию устанавливают VFD (variable frequency drive / частотный преобразователь) для электродвигателя компрессора, и управляют частотой вращения в зависимости от тепловой нагрузки. Это даёт до 25–35% экономии энергии в годовом цикле по сравнению с компрессором без частотного преобразователя.
Рис. 3 – Сравнение регулирования золотниковым клапаном и VFD для винтового компрессора
Магнитные подшипники и безмасляные технологии
В традиционном компрессоре масляная плёнка создаёт гидродинамическое сопротивление в подшипниках и уплотнениях. Даже при тонком слое масла это 1–2 % потребляемой мощности. Магнитные подшипники полностью устраняют этот источник потерь, так как ротор фактически «плавает» в магнитном поле без контакта. В маслосодержащих системах часть энергии расходуется на перекачивание и сепарацию масла (маслонасос, сепараторы, фильтры, подогреватели). Эти элементы постоянно потребляют электроэнергию и повышают гидравлические потери. Турбокоровые компрессоры (Trane CenTraVac, Daikin Magnitude, Smardt) работают без масляной системы. Безмасляная конструкция убирает всю эту подсистему, снижая энергопотребление вспомогательных устройств на 1–3 %. Также, масло частично оседает на стенках испарителя и конденсатора, образуя изолирующий слой толщиной 10–30 мкм. Даже такой микрослой ухудшает коэффициент теплопередачи на 5–8 %, из-за чего система работает при более высоких температурах конденсации и более низких температурах испарения.
Суммарно совокупный выигрыш – 5–7 % по COP при номинальных нагрузках и до 10 % при частичных, потому что безмасляная система стабильнее регулируется и не страдает от «масляного голодания» при низких скоростях вращения.
Рис. 4 – Современная линейка холодильных безмасляных компрессоров Danfoss Turbocor®
Снижение давления конденсации (плавающая температура конденсации)
Работа при максимально низкой возможной температуре конденсации, которая определяется наружными условиями. В старых чиллерах температура конденсации фиксировалась (например, 45 °C), чтобы гарантировать стабильную подачу жидкого хладагента. Современные системы с электронным ТРВ и инверторными компрессорами позволяют “плавать” по давлению конденсации, снижая его при понижении температуры наружного воздуха. На рис. 5 показана зависимость между эквивалентной температурой конденсации и увеличением потребляемой мощности. Потребляемая мощность установки увеличивается примерно на 3% при повышении эквивалентной температуры конденсации на оС.
Рис. 5 – Зависимость энергопотребления от повышенной температуры конденсации
Регулирование скорости вентиляторов и расхода воздуха
Воздушные конденсаторы — энергозатратный узел. Современные системы используют EC-вентиляторы или инверторные двигатели с управлением по давлению конденсации. При частичной нагрузке вентиляторы работают с минимальной скоростью, лишь поддерживая требуемую температуру. Такой подход уменьшает энергопотребление вентиляторной группы на 30–60 % в годовом цикле. Для оценки экономии энергопотребления применяют формулы законов подобия, показанные на рис. 6
Рис. 6 – Законы подобия для частотного регулирования венитлятора
Оптимизация гидравлических контуров
На стороне конденсатора энергосбережение достигается за счёт применения частотно-регулируемых приводов (VFD) на насосах и вентиляторах градирен. Это позволяет точно подстраивать расход воды и воздушный поток под текущую тепловую нагрузку, снижая потребление электроэнергии насосами до 40–50 %. Дополнительно внедряется управление по перепаду давления и адаптивное включение секций градирни — система активирует только необходимое количество вентиляторов и теплообменных ячеек, исключая избыточную работу оборудования при частичных нагрузках.
На стороне испарителя энергоэффект обеспечивается оптимизацией расхода холодоносителя через регулируемые насосы с VFD и балансировочные клапаны с электронным управлением. Использование «переменного расхода» позволяет снизить энергопотребление насосной группы до 30 % без ухудшения стабильности температурного режима. Кроме того, при последовательном соединении нескольких чиллеров внедряется гидравлическая оптимизация — динамическое распределение потоков между агрегатами для минимизации суммарных потерь давления.
Рис. 2 – Типовая базовая система охлажденной воды с различными, механизмами регулирования расхода.
Оптимизация рабочих точек компрессора
Классический PID-контроллер держит температуру воды на заданном уровне — без анализа динамики нагрузки. В результате компрессор работает «вдогонку» и часто включается-выключается, теряя эффективность (особенно винтовые и спиральные типы).
Современные предиктивные и адаптивные контроллеры (Daikin MicroTech, Trane Tracer, Johnson Controls OptiView) анализируют скорость изменения нагрузки, тренд температур и выбирают точку работы компрессора с минимальной потребляемой мощностью при заданной производительности, что даёт уменьшение числа циклов включений до 50 %, а также прирост сезонного COP на 5–8 %.
Превентивная самодиагностика и калибровка
Любое ухудшение теплообмена (грязный фильтр, частичное обмерзание, избыток масла в испарителе) снижает COP, но оператор часто замечает это слишком поздно. Современные контроллеры отслеживают микроотклонения по давлению, температуре, току, вибрации и корректируют алгоритмы до фактического ухудшения КПД.
Энергосберегающий эффект при этом косвенный, а именно- стабильное сохранение номинального COP на протяжении годов эксплуатации вместо его падения на 10–15 % через загрязнения или рассинхронизацию.
Если вы не уверены, что из перечисленных функций является новой нормой, а что пока только маркетинговая фишка – обращайтесь к нашим специалистам для получения технической консультации и профессионального подбора оборудования под вашу задачу.
Перспективные технологии и направления развития
Повышение энергоэффективности сегодня идёт не за счёт радикальных изменений принципов работы, а благодаря постепенному внедрению технологий, которые ещё 10 лет назад считались дорогими или экспериментальными. Производители сосредоточены на снижении удельного энергопотребления, увеличении диапазона частичных нагрузок и цифровом управлении циклами в реальных эксплуатационных условиях.
Одним из наиболее заметных направлений стала массовая интеграция инверторных компрессоров. Если в начале 2010-х они применялись только в малых чиллерах, то сегодня винтовые и центробежные компрессоры с регулируемой частотой вращения уже стали стандартом для моделей средней и высокой мощности. Это позволяет удерживать высокий COP даже при работе на 30–40 % нагрузки — режимах, где классические компрессоры теряли до четверти эффективности. Технологию активно применяют Daikin (VFD-система Inverter Screw), Trane (Adaptive Frequency Drive) и Carrier (AquaForce VFD).
Второй важный тренд — управляемые вентиляторы и насосы с частотным приводом (VFD). Ранее регулировка скорости вращения применялась только в премиум-моделях, а сейчас становится ключевым инструментом снижения энергопотребления. Современные чиллеры автоматически изменяют давление конденсации и расход воды, подстраиваясь под внешние условия. Например, снижение температуры конденсации всего на 3 °C позволяет уменьшить потребление компрессора на 5–6 %. Такие алгоритмы реализованы в системах «floating head pressure control» у Johnson Controls и Trane.
Заметное влияние на энергоэффективность оказали новые типы теплообменников. Микроканальные алюминиевые конденсаторы, вытеснившие медно-алюминиевые батареи, снизили массу и объём хладагента на 30–40 %, одновременно улучшив теплопередачу. В премиальном сегменте появляются аддитивно изготовленные (3D-печать) элементы испарителей и распределителей потока, что позволяет оптимизировать гидравлику и повысить эффективность ещё на 5–7 %. Пока такие решения дороги, но при росте стоимости электроэнергии они быстро станут экономически оправданными.
Следующее направление — цифровая оптимизация и удалённая аналитика. Если раньше контроллер чиллера лишь поддерживал температуру обратной воды, то сегодня ведущие бренды применяют модели производительности на основе машинного обучения. Контроллеры Trane Building Advantage, Carrier BluEdge, Johnson Controls OpenBlue анализируют реальные графики нагрузки, температуру наружного воздуха и состояние теплообменников, адаптируя режимы работы без участия оператора. Это позволяет экономить 8–12 % электроэнергии на протяжении жизненного цикла.
Также активно развивается каскадное и гибридное управление. При частичных нагрузках автоматика может временно останавливать один чиллер из группы и перераспределять нагрузку на другие агрегаты с более высоким COP. Это особенно эффективно в промышленных системах, где холодопроизводительность меняется в течение суток.
Наконец, заметное внимание уделяется низкопотенциальным хладагентам нового поколения — R-1234ze, R-515B, R-513A. Они требуют иной оптимизации цикла и более точного управления степенью перегрева, но позволяют сохранить эффективность на уровне R-134a при многократно меньшем GWP. Пока такие решения дороже, однако при росте тарифов на энергию и ужесточении экологических норм их использование станет стандартом.
Заключение
Эволюция энергоэффективности промышленных чиллеров представляет собой не просто постепенное совершенствование отдельных узлов, а комплексное изменение философии проектирования и эксплуатации холодильных систем. Современный чиллер — это высокоинтегрированный термодинамический агрегат, в котором компрессор, теплообменники, автоматика и программное обеспечение работают как единый организм, нацеленный на минимизацию суммарных энергозатрат при обеспечении заданных технологических параметров.
Практика эксплуатации показывает, что даже небольшие отклонения в настройке автоматики, чистоте теплообменных поверхностей или гидравлическом балансе способны нивелировать преимущества самого современного оборудования. Поэтому энергоэффективность сегодня — это не только функция конструкции, но и показатель культуры обслуживания и инженерной дисциплины персонала.
Глобальные бренды, такие как Trane, Johnson Controls, Daikin, Carrier и Mitsubishi, продолжают определять направление развития отрасли, интегрируя в свои системы интеллектуальные алгоритмы, низкопотенциальные хладагенты и цифровые двойники. Однако высокая эффективность, заявляемая производителями, достижима только при грамотной эксплуатации и корректной интеграции оборудования в общую энергетическую архитектуру предприятия.
В будущем роль чиллера изменится: он перестанет быть просто «производителем холода» и станет активным элементом управления энергией — источником данных, инструментом оптимизации процессов и частью замкнутого энергетического цикла. В условиях роста тарифов и ужесточения экологических норм выигрывать будут не те, кто просто снижает потребление киловатт-часов, а те, кто умеет управлять энергией как системой.
Энергоэффективность чиллера — это, в конечном счёте, результат инженерного мышления, в котором точные расчёты, физика процессов и цифровой интеллект соединяются в одном узле. И именно такой подход сегодня отличает передовые инженерные решения от просто хороших машин.
