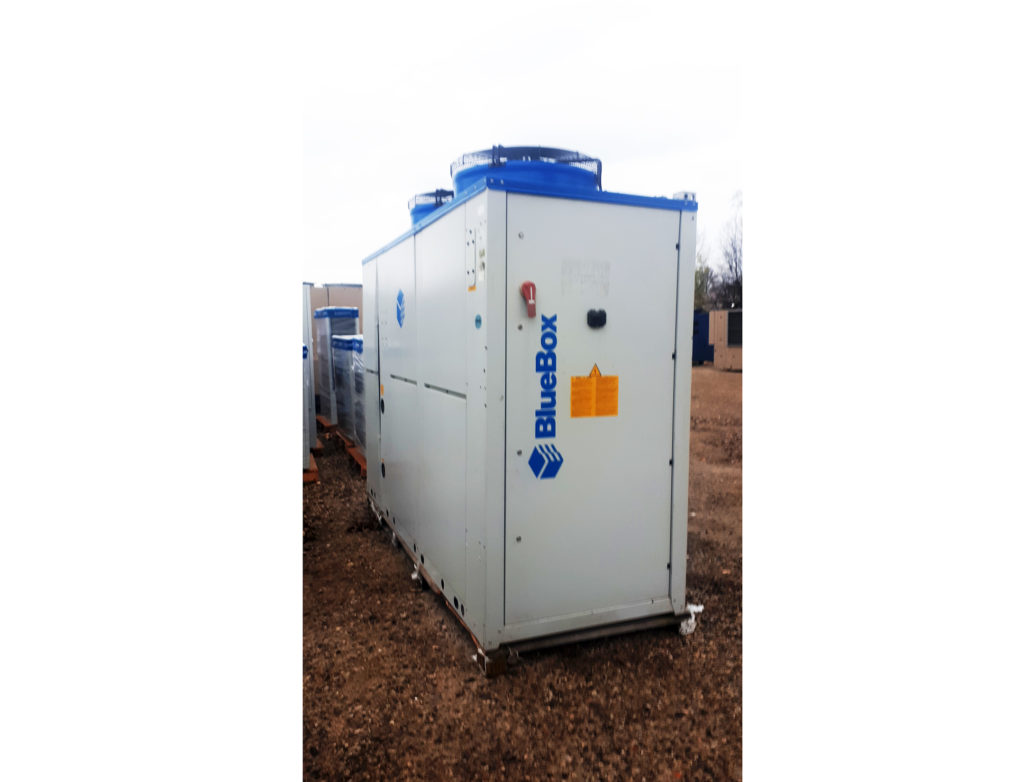

Kaltwassersatz Blue Box BETA 94 kW

TECHNISCHE EIGENSCHAFTEN
Wasserkühlaggregat mit hermetischen Scroll-Verdichtern, Verzehrung durch Luft mittels Zentrifugalventilatoren und Plattenaustauscher an der Verbraucherseite. Kühlmittel R410A
STRUKTUR
Die Strukturteile der Einheit bestehen aus verzinktem Blech mit Polyesterpulverlackierung RAL 7035 bei 180 °C, was eine sehr
hohe Witterungsbeständigkeit gewährleistet. Die Struktur besteht aus einem tragenden Rahmen mit abnehmbaren Verkleidungstafeln, die mit Schallschluckmaterial aus geschäumtem PU versehen sind. Alle Schrauben bestehen aus rostfreiem Stahl.
VERDICHTER

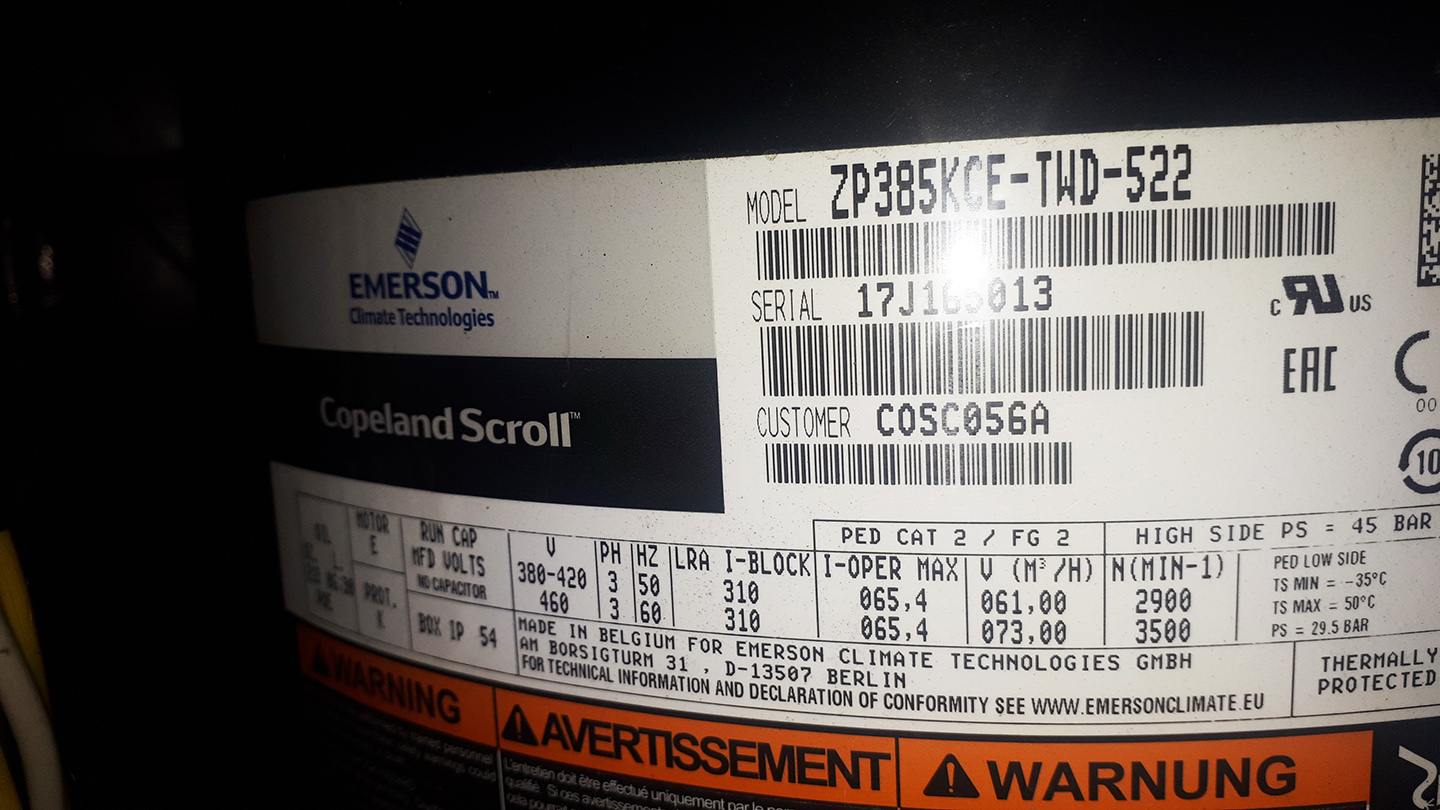

Bei den Verdichtern handelt es sich um tandemgeschaltete hermetische Scroll-Verdichter mit umlaufender Spirale. Sie sind
mit Ölschauglas, Überlastungsschutz mittels internen Klixon® oder externen Kriwan© (je nach Modell) und einer ausgestattet und Ölausgleichsleitung ausgestattet.

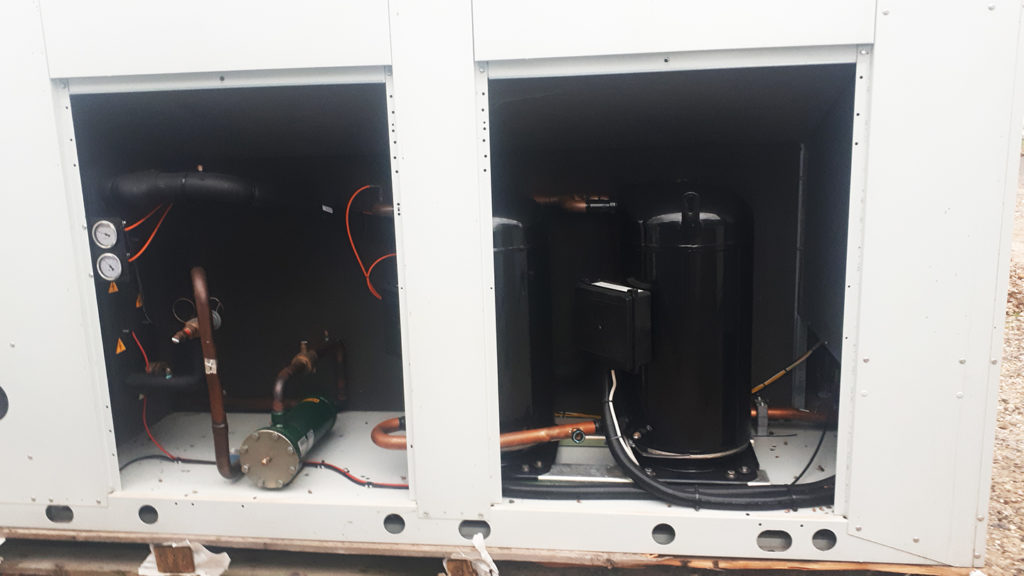

Die Verdichter sind in einem technischen Fach untergebracht. Zugang erhält man durch Abnehmen spezieller Verkleidungstafeln, dank derer Wartungsarbeiten auch bei laufender Einheit ausgeführt werden können.
Alle Verdichter sind serienmäßig mit einer Gehäuseheizung ausgestattet.
WÄRMETAUSCHER QUELLENSEITE

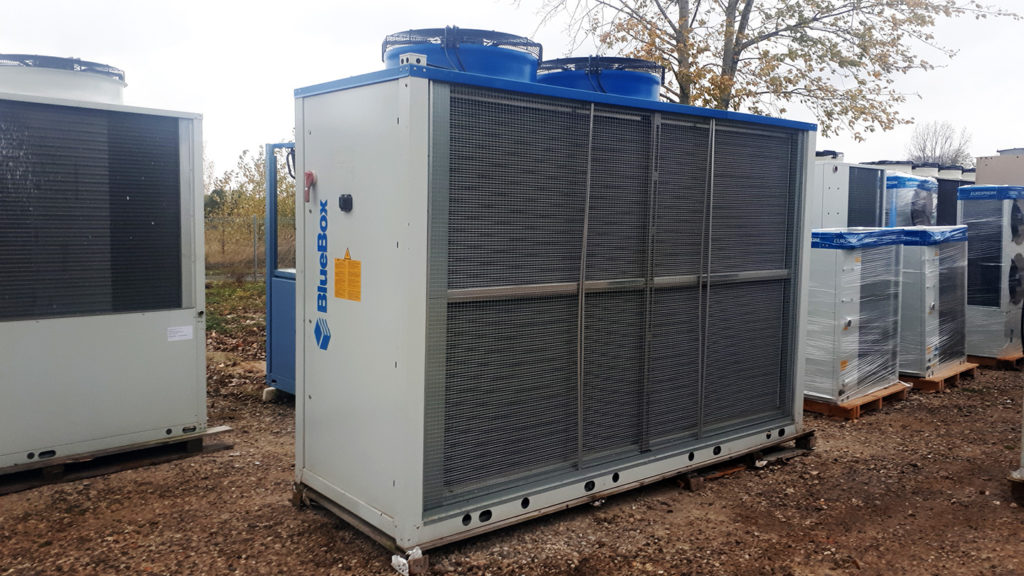

Die reinen Kühleinheiten sind mit Microchannel-Registern aus Aluminium ausgestattet.
Für die /HP-Einheiten werden gerippte Register mit Rohren aus Kupfer und Rippen aus Aluminium verwendet. Diese sind ferner mit einem dedizierten Kreislauf ausgestattet, damit der untere Registerbereich dank umgewälztem heißen Gas immer frei von Eis ist.
Dank der ständigen Forschung im Bereich der Metalllegierungen und fortschrittlichster Produktionsverfahren werden die Microchannelregister aus spezifischen Aluminiumlegierungen für Rohre und Rippen gefertigt. Das erlaubt eine drastische Reduzierung der Korrosion aufgrund galvanischer Ströme und gewährleistet immer den Schutz der das Kühlmittel enthaltenden Rohrleitungen. Rohre und Rippen werden ferner SILFLUX Coating-Verfahren (oder ähnlichen Verfahren) unterzogen oder es wird Zink hinzugefügt, um die Korrosionsfestigkeit weiter zu erhöhen.
Wenn die Einheit in einer besonders aggressiven Umgebung aufgestellt werden muss, können als Option die E-CoatedMicrochannelregister geordert werden. Diese Option wird für den Einsatz in Küstennähe oder stark industrialisierter Umgebung empfohlen. Die Verwendung von Microchannel-Registern ermöglicht im
Vergleich zu denen aus Kupfer/Aluminium eine Reduzierung des Gesamtgewichts um ca. 10% und eine um mindestens
30% geringere Kühlmittelfüllung. Zum Schutz der Wärmetauscher vor Korrosion und zur Gewährleistung des optimalen Betriebs der Einheit wird empfohlen, die im Bedienungs-, Installations- und Wartungshandbuch enthaltenen Empfehlungen und Anleitungen bezüglich der
Reinigung zu befolgen. Für die Installation innerhalb eines Kilometers von der Küste wird der Einsatz von Cu/Al-Registern mit Korrosionsschutzbehandlung empfohlen, auch wenn es sich um reine Kühleinheiten handelt. Der Austauscher ist durch ein Metallgitter geschützt.
Die Einheiten /HP sind serienmäßig mit einem Kondensatsammelbecken unter dem Register ausgestattet. Das Becken ist mit einem oder mehreren Anschlüssen versehen, an die der Kunde Schläuche mit einem geeigneten Durchmesser anschließen muss, um das beim Enteisen anfallende Kondenswasser in einem Ablass zu leiten.
VENTILATOREN
Bei den Standard-Ventilatoren handelt es sich um Zentrifugalventilator mit nach vorne gebogenen Schaufeln und mitstatisch und dynamisch ausgeglichener doppelter Ansaugung, mit Riemen- und Riemenscheibenantrieb, die direkt an 4-polige Drehstrommotoren gekuppelt sind.
Der Ventilator schließt das der Norm UNI EN 294 entsprechende Unfallverhütungsgitter ein. Als Alternative kann die Einheit auch mit der Option /RFA
oder /RFE bestellt werden, die den Einsatz von direkt am Motor gekuppelte Radialventilatoren mit nach hinten gebogenen Schaufeln vorsieht.
Alle Einheiten verfügen standardmäßig über die vertikale Ausstoßung und bei der Einheit in der Grundausführung beträgt die Nutzförderhöhe 50 Pa. Horizontale Ausstoßung und höhere Förderhöhen sind als Zubehör verfügbar.
WÄRMETAUSCHER VERBRAUCHERSEITE
Mit schweißgelöteten Platten aus Edelstahl mit Isolierhaube aus Isoliermaterial mit geschlossenen Poren.
Bei den Doppelkreismodellen verwendet die Einheit zwei bereits verbundene Austauscher in der Einheit mit einem einzigen Hydraulikanschluss.
Der Austauscher ist ferner mit einem Frostschutzheizwiderstand mit Thermostat ausgestattet, um ihn vor Eisbildung zu schützen, wenn die Einheit nicht in Betrieb ist.
