System hydrauliczny czterorurowy (4-pipe system)

Czterorurowy system HVAC, znany również jako czterorurowy system hydrauliczny, to zaawansowane rozwiązanie kontroli klimatu wykorzystujące pośredni czynnik grzewczo-chłodzący. Dzięki oddzielnym obiegom rur dla chłodzenia i ogrzewania, system ten odpowiada na specyficzne potrzeby pomieszczeń i zapewnia wysoką efektywność energetyczną oraz komfort użytkowania w budynkach komercyjnych, hotelach, apartamentowcach i obiektach użyteczności publicznej.

Masz problem z doborem komponentów systemu?
Już na etapie projektu możliwe są różne rozwiązania techniczne i schematy. Skontaktuj się z naszymi specjalistami technicznymi, by dobrać najbardziej optymalny wariant dla Twojego projektu.

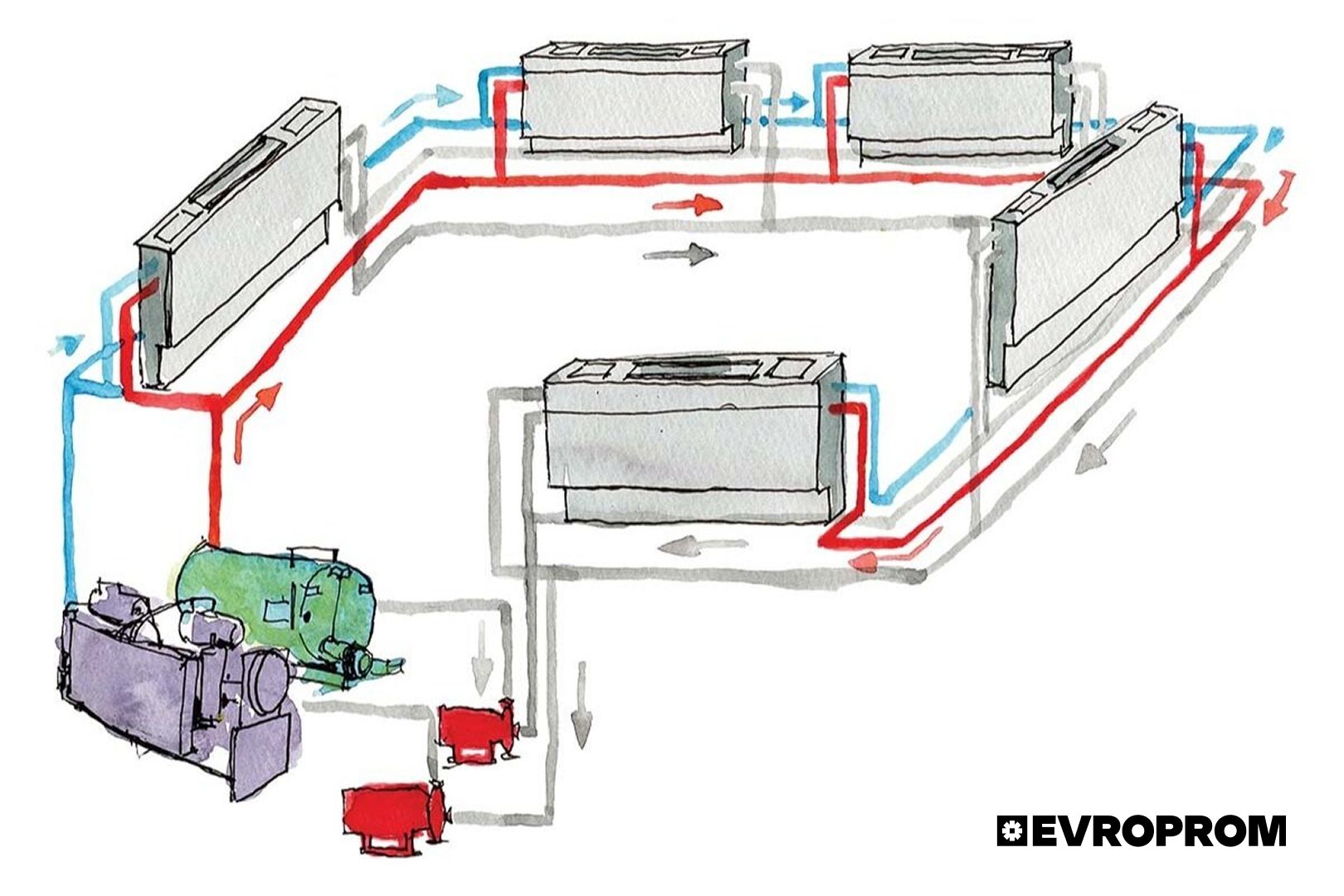

Rys. 1 – Szkic systemu 4-rurowego

Opis ogólny systemu czterorurowego

Podstawową ideą systemu 4-rurowego jest obecność dwóch niezależnych obiegów — grzewczego i chłodniczego — podłączonych odpowiednio do kotła i chillera (agregatu wody lodowej). Te centralne jednostki generują ciepłą i zimną wodę w zależności od zapotrzebowania i dystrybuują ją po budynku za pomocą pomp obiegowych.

Najczęściej stosowanym czynnikiem pośrednim jest woda, choć możliwe jest także użycie roztworów wodnych. Woda jest dostarczana do jednostek wewnętrznych — takich jak fan coile (FCU) czy centrale wentylacyjne (AHU) — gdzie wentylatory przepuszczają powietrze przez wymienniki ciepła zawierające ciepłą lub zimną wodę, umożliwiając lokalne ogrzewanie lub chłodzenie konkretnych stref.

Rys. 2a – System dwururowy

Rys. 2b – System czterorurowy

Na rysunku 2 przedstawiono różnicę między klasycznym systemem dwururowym (2a), gdzie przełączenie trybu grzania/chłodzenia odbywa się jednocześnie dla wszystkich odbiorników, a systemem czterorurowym (2b), w którym zawory na powrocie czynnika umożliwiają indywidualny wybór trybu pracy dla poszczególnych odbiorników.

Główne komponenty czterorurowego systemu hydraulicznego

• Kocioł: źródło ciepła odpowiedzialne za podgrzewanie wody w obiegu grzewczym;
• Chiller / agregat wody lodowej: urządzenie do wytwarzania schłodzonej wody;
• Pompy obiegowe: zapewniają ciągły przepływ czynnika przez cały system;
• Instalacja rurowa: obejmuje rurociągi zasilające i powrotne zarówno dla wody ciepłej, jak i zimnej. Przez te rurociągi woda rozprowadzana jest po całym budynku, zapewniając odpowiedni mikroklimat;
• Jednostki końcowe (odbiorniki): zazwyczaj są to fan coile (FCU) lub centrale wentylacyjne (AHU). Wyposażone są w wymienniki ciepła, które umożliwiają przekazywanie energii między wodą a powietrzem. W systemie czterorurowym każda jednostka ma osobne wymienniki do wody ciepłej i zimnej, co pozwala na jednoczesne ogrzewanie jednych stref i chłodzenie innych.
• System sterowania i zawory: Precyzyjne systemy sterowania oraz zawory regulacyjne są niezbędne do kontroli przepływu ciepłej i zimnej wody do jednostek wewnętrznych. Pozwala to na utrzymanie zadanej temperatury w każdej strefie i optymalny komfort użytkowników.

Rys. 3a – System dwururowy. Schemat podłączenia fan-coila.

Rys. 3b – System czterorurowy. Schemat podłączenia fan-coila.

Nie pasuje typowe rozwiązanie?
Skontaktuj się z naszymi inżynierami, aby uzyskać profesjonalną konsultację techniczną oraz pomoc w doborze urządzeń. Możesz również wybrać gotowe rozwiązanie spośród agregatów dostępnych w naszym katalogu.

Zastosowanie i zalety czterorurowego systemu hydraulicznego

Główne obszary zastosowania systemów 4-rurowych to kontrola klimatu w budynkach komercyjnych, apartamentowcach oraz hotelach. System ten najbardziej sprawdza się w okresach przejściowych, kiedy gwałtowne zmiany temperatur mają istotny wpływ na bilans cieplny budynku i komfort przebywających w nim osób.

Przykładowo, słoneczny dzień wiosną może generować zapotrzebowanie na intensywne chłodzenie — szczególnie w nowoczesnych budynkach z dużymi przeszkleniami. Już następnego, pochmurnego dnia ten sam obiekt może wymagać dogrzewania. System dwururowy nie jest w stanie szybko i efektywnie przełączać się między trybem chłodzenia i ogrzewania. Tymczasem system czterorurowy pozwala na elastyczne dostosowanie pracy do zmiennych potrzeb.

Najważniejsze zalety 4-rurowego systemu:

• Możliwość jednoczesnego grzania i chłodzenia — idealne rozwiązanie dla budynków o zróżnicowanych wymaganiach temperaturowych w poszczególnych strefach;
• Wysoka efektywność energetyczna — dzięki wykorzystaniu wody jako czynnika wymiany ciepła (ma wysoką pojemność cieplną w porównaniu do powietrza);
• Indywidualna regulacja temperatury — zwiększa komfort użytkowników, umożliwiając ustawienie preferowanej temperatury w każdej strefie;
• Łatwość serwisowania — komponenty są dobrze znane firmom serwisowym specjalizującym się w HVAC;
• Brak rozproszonych sprężarkowych urządzeń chłodniczych — mniejsza złożoność systemu i niższe koszty;
• Trwałość i niezawodność — czterorurowe systemy często mają dłuższą żywotność niż inne rozwiązania HVAC.

Rys. 4 – Wykres rocznego zapotrzebowania na ogrzewanie i chłodzenie w typowym budynku biurowym lub mieszkalnym. Na zielono oznaczono okresy przejściowe, w których zastosowanie systemu 4-rurowego jest najbardziej korzystne.

Ograniczenia czterorurowego systemu hydraulicznego

Pomimo licznych zalet, czterorurowy system HVAC ma również pewne ograniczenia. Koszty początkowe mogą być wyższe w porównaniu do innych systemów z powodu większej liczby rurociągów, izolacji, podpór, armatury odcinającej i regulacyjnej, wymienników ciepła oraz prac instalacyjnych. Konieczne jest także zapewnienie odpowiedniej przestrzeni na montaż kotłów, chillerów oraz innego sprzętu technicznego.

Prawidłowe zaprojektowanie systemu pozwala znacząco ograniczyć nadmiarowe wydatki. Zalecamy skorzystanie z pomocy naszych inżynierów w celu wykonania profesjonalnych obliczeń, opracowania optymalnego schematu hydraulicznego i uzyskania rekomendacji dotyczących redukcji kosztów inwestycyjnych i eksploatacyjnych.

Czterorurowy agregat (multistrefowy) jako logiczna ewolucja systemu 4-rurowego

Jak wspomniano wcześniej, klasyczny system 4-rurowy wymaga oddzielnego podłączenia do chiller’a oraz do kotła. Obecnie jednak dostępne są już rozwiązania technologiczne, które łączą funkcje ogrzewania i chłodzenia w jednej zintegrowanej jednostce. Na pierwszy rzut oka taki agregat czterorurowy może wyglądać identycznie jak tradycyjny chiller lub pompa ciepła.

Rys. 5 – Przykład agregatu czterorurowego

Czym różni się klasyczna pompa ciepła od agregatu czterorurowego?

Standardowa pompa ciepła działa w trybie albo grzania, albo chłodzenia i opiera się na układzie dwururowym, w którym jeden wodny wymiennik ciepła dostarcza do budynku wodę ogrzaną lub schłodzoną.

Z kolei agregat czterorurowy to nowoczesna jednostka, która umożliwia jednoczesne zaspokojenie potrzeb grzewczych i chłodniczych w ramach instalacji czterorurowej — z maksymalną możliwą efektywnością.

Rys. 6a – Klasyczny system 4-rurowy oparty na chillerze i kotle

Rys. 6b – System 4-rurowy z zastosowaniem agregatu czterorurowego

Główne wymienniki ciepła w agregacie czterorurowym:

• Skraplacz – podgrzewa wodę do ogrzewania pomieszczeń;
• Parownik – schładza wodę do klimatyzacji;
• Wymiennik powietrzny równoważący – dodatkowy wymiennik pozwalający na usunięcie nadmiaru ciepła lub chłodu do atmosfery, jeśli nie jest ono wykorzystywane wewnątrz budynku.

Praca urządzenia opiera się na przenoszeniu ciepła: albo z otoczenia do wnętrza budynku (chłodzenie), albo w odwrotnym kierunku (ogrzewanie).

Rys. 7 – Zasada działania agregatu czterorurowego

Oszczędność energii

Wyjątkowa kombinacja trybów pracy — grzanie, chłodzenie i odzysk energii — zapewnia ogólną efektywność znacznie wyższą niż współczynnik COP lub EER konwencjonalnych pomp ciepła. Takie agregaty stanowią efektywną alternatywę dla klasycznego zestawienia: chiller + kocioł w systemach 4-rurowych i pozwalają na znaczne oszczędności zarówno w zakresie instalacji, jak i eksploatacji.

Rys. 8 – Typowy roczny wykres obciążenia cieplnego (czerwony), chłodniczego (niebieski) oraz potencjału odzysku (zielony)

Na wykresie zaznaczono na zielono ilość energii, którą można odzyskać dzięki pracy agregatu czterorurowego w trybie multistrefowym przy typowym obciążeniu w ciągu roku.

Systemy hydrauliczne 4-rurowe z możliwością odzysku energii to doskonałe rozwiązanie z punktu widzenia efektywności energetycznej, komfortu użytkownika oraz trwałości urządzeń. Mimo wyższych kosztów inwestycyjnych i większej złożoności serwisowej, nadal stanowią one preferowany wybór dla obiektów o zróżnicowanych wymaganiach klimatycznych w poszczególnych strefach.

Dodatkowo, w budynkach położonych w klimacie umiarkowanym lub łagodnym, gdzie instalacje grzewcze pracują na niskich temperaturach wody, doświadczenie pokazuje, że wielofunkcyjny agregat wody lodowej może zapewnić zarówno ogrzewanie, jak i chłodzenie z znacznie wyższą sprawnością niż tradycyjny układ (chiller + kocioł).

Najlepsze warunki pracy przypadają na miesiące przejściowe: kwiecień, maj, wrzesień i październik, kiedy występuje największe zrównoważenie zapotrzebowania na chłód i ciepło (wysoki współczynnik jednoczesności). To właśnie wtedy agregat osiąga najwyższą efektywność energetyczną i największe oszczędności.

Potrzebujesz pomocy w wyborze agregatu czterorurowego?
Skontaktuj się z naszymi inżynierami, aby uzyskać profesjonalną poradę techniczną.
Zajrzyj także do naszego katalogu urządzeń chłodniczych — znajdziesz tam aktualne modele chillerów, fan-coili oraz agregatów wody lodowej. Stawiamy na indywidualne podejście do każdego klienta.

Montaż agregatu czterorurowego

Koszt instalacji agregatu czterorurowego z pewnością nie jest wyższy niż w przypadku tradycyjnego układu z kotłem i agregatem wody lodowej. Wręcz przeciwnie — montaż jest zazwyczaj prostszym i szybszym procesem oraz nie wymaga dodatkowego miejsca na montaż kotła. Główne pompy do obiegu grzewczego i chłodniczego często mogą być zintegrowane bezpośrednio w samym agregacie, co dodatkowo ułatwia instalację wykonawcom systemów HVAC.

Należy jednak pamiętać, że — jak w przypadku każdego chillera lub pompy ciepła — konieczne jest przestrzeganie minimalnych objętości obiegów wodnych, zalecanych przez producenta, aby zapewnić prawidłowe działanie urządzenia. Wymagana ilość wody zależy od charakterystyki technicznej agregatu i dopuszczalnych wahań temperatury po stronie wodnej. Obieg grzewczy zazwyczaj wymaga większej objętości, głównie ze względu na cykle odszraniania w trybie pompy ciepła.

Wnioski

Jedynie dokładna analiza techniczna i ekonomiczna może dać pełen obraz potencjalnych oszczędności, ale agregat czterorurowy stanowi efektywną i opłacalną alternatywę dla tradycyjnych systemów HVAC.

W ciągu całego roku, jeśli występują jednoczesne zapotrzebowania na grzanie i chłodzenie, zastosowanie agregatu wody lodowej czterorurowego pozwala osiągnąć znaczne oszczędności energetyczne.

Jeśli jednak obciążenia te nie występują jednocześnie, klasyczna pompa ciepła rewersyjna nadal pozostaje uzasadnionym wyborem z techniczno-ekonomicznego punktu widzenia.
