Porównanie sprężarek w chillerach: kryteria techniczne i obszary zastosowania

W obliczu rosnących wymagań dotyczących efektywności energetycznej i niezawodności systemów chłodniczych, właściwy dobór sprężarki staje się kluczowym czynnikiem przy wyborze agregatu wody lodowej (chillera). Artykuł ten jest przeznaczony dla inżynierów, projektantów i specjalistów eksploatacyjnych, którzy chcą podejmować świadome decyzje techniczne przy wyborze urządzeń HVAC.

Znajdziesz tu szczegółowe porównanie trzech głównych typów sprężarek — tłokowych, śrubowych i spiralnych — pod kątem trybów pracy, mocy chłodniczej, cech eksploatacyjnych i kosztów posiadania. Omówiono parametry techniczne, charakterystyki użytkowe i aspekty ekonomiczne wpływające na wybór sprężarki w zależności od warunków aplikacyjnych.

Rozważane są seryjnie produkowane jednostki chłodnicze — bez indywidualnego projektowania agregatu pod specyficzne potrzeby. W związku z tym celem wyboru jest prawidłowa ocena warunków eksploatacji i dopasowanie optymalnej sprężarki pod kątem założeń biznesowych.

Potrzebujesz pomocy w doborze sprężarki lub chillerów?

Skontaktuj się z naszymi inżynierami — oferujemy profesjonalne doradztwo techniczne oraz pomoc w doborze najlepszego rozwiązania dla Twojej instalacji.

Zajrzyj też do naszego katalogu chillerów i sprężarek — znajdziesz tam aktualne modele, szczegółowe dane techniczne i indywidualne podejście do każdego klienta.

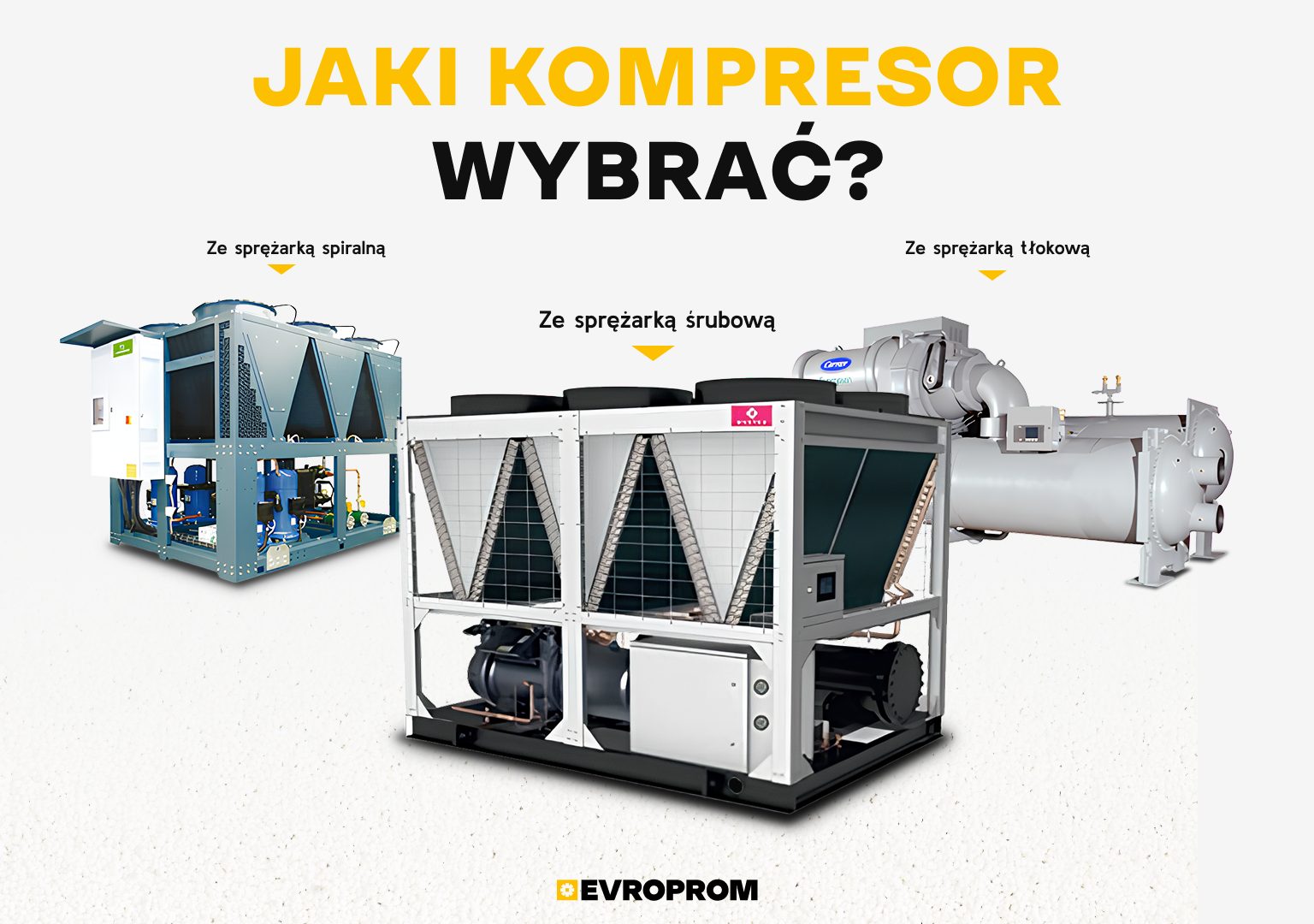

Rozważane typy sprężarek

W zastosowaniach w ramach agregatów chłodniczych (chillerów) największą popularność zdobyły następujące typy sprężarek:

Uwaga: Na zdjęciach przedstawiono chillery z kondensatorami zarówno powietrznymi, jak i wodnymi — aby nie powstało wrażenie, że chiller to wyłącznie „skrzynia z wentylatorami”.

Sprężarki tłokowe (rys. 1, 2) — prosta konstrukcja, wysoka naprawialność, możliwość pracy w szerokim zakresie temperatur. Część czynności serwisowych może być wykonywana przez własny personel. Główne wady: wysoki poziom hałasu i wibracji.

Rys. 1 – Agregat wody lodowej (chiller) z tłokowymi sprężarkami i kondensatorem chłodzonym powietrzem

Rys. 2 – Agregat wody lodowej (chiller) z tłokowymi sprężarkami i kondensatorem chłodzonym wodą

Sprężarki śrubowe (rys. 3, 4) — zapewniają wysoką wydajność chłodniczą, płynną pracę i dobrą efektywność energetyczną, zwłaszcza w średnich i dużych chillerach. Są bardziej kompaktowe i cichsze w porównaniu do tłokowych, ale ich konstrukcja jest bardziej złożona i wymaga wykwalifikowanego serwisu.

Rys. 3 – Chiller z jednostką śrubową i powietrznym kondensatorem

Rys. 4 – Chiller z wieloma śrubowymi sprężarkami i wodnym kondensatorem

Sprężarki spiralne (scroll) (rys. 5, 6) — niski poziom hałasu, wysoka sprawność i kompaktowość. Dobry wybór dla urządzeń o małej i średniej mocy. Mniej odporne na ekstremalne temperatury i obciążenia, a ich naprawa jest ograniczona.

Rys. 5 – Chiller z spiralnymi sprężarkami i powietrznym kondensatorem

Rys. 6 – Chiller z spiralnymi sprężarkami i kondensatorem chłodzonym wodą

Wybór według trybu pracy

Zaczynamy od podstawowych parametrów technicznych. Określamy tryb pracy, czyli wymaganą temperaturę skraplania i odparowania. Dla przykładu, najczęstsze zastosowanie to przygotowanie czynnika chłodniczego (woda) – zasilanie +6°C, powrót +12°C. Temperatura odparowania w zależności od typu parownika wynosi od 1 do 8°C poniżej temperatury zasilania (wymiennik płytowy i płytowo-rurowy: 1–3°C, wymiennik rurowy: 5–8°C). W przypadku chillerów z chłodzeniem powietrznym przy temperaturze otoczenia do 35°C przyjmujemy temperaturę skraplania 45°C. Dla chłodzenia wodnego – 35°C.

Na podstawie tabeli 1 wybieramy typ sprężarki odpowiedni do naszego trybu pracy. Dla naszego przykładu +2/+45°C – nadaje się każdy z trzech typów. Aby upewnić się ostatecznie, zalecamy sprawdzić zakres zastosowania konkretnego modelu sprężarki, co będzie podane w jej dokumentacji.

Warto przypomnieć, że jeśli używasz wody jako czynnika chłodniczego, lepiej unikać ryzyka zamrożenia parownika, podnosząc temperaturę odparowania przynajmniej do +1…2°C.

Tabela 1. Preferowany typ sprężarki w zależności od wymaganego trybu pracy

Wybór według mocy chłodniczej

Wybór typu sprężarki na podstawie wydajności chłodniczej ma charakter zalecany i opiera się bardziej na zdrowym rozsądku. Po co instalować 20 sprężarek spiralnych, jeśli można zastosować 2 śrubowe? Na tym etapie należy również zwrócić uwagę na konieczność rezerwowania mocy chłodniczej. Jeśli w Twoim agregacie wody lodowej 100% mocy chłodniczej jest zapewniane przez jedną sprężarkę, jej awaria oznacza utratę całej mocy. W zależności od krytyczności procesu technologicznego, warto podzielić obciążenie na 2–3 sprężarki niezależnie od typu. W procesach szczególnie krytycznych, gdzie wartość potencjalnie utraconej produkcji wielokrotnie przewyższa koszt urządzenia, stosuje się rezerwowanie 100% + 50% lub nawet 100% + 100%.

Tabela 2. Preferowany typ sprężarki w zależności od wymaganej wydajności chłodniczej

Wybór według cech eksploatacyjnych

Przechodzimy do analizy cech eksploatacyjnych różnych typów sprężarek. W poprzednich dwóch punktach można było zauważyć nakładanie się obszarów zastosowania wszystkich trzech typów sprężarek, a teraz – przy tych samych warunkach (tryb pracy, warunki eksploatacji, rozwiązanie schematyczne) – porównujemy cechy użytkowania każdego z nich.

Dane są uśrednione, ale takie porównanie daje kompleksowe zrozumienie eksploatacji sprężarek.

Tabela 3. Uśrednione charakterystyki eksploatacyjne sprężarek

Wybór na podstawie kosztów posiadania

Podczas oceny efektywności eksploatacji sprężarek, istotnym czynnikiem jest całkowity koszt posiadania, który obejmuje wydatki na zakup, konserwację, naprawy i zużycie energii. Zakresy przedstawione w tabeli 4 odzwierciedlają szacunkowe średnie wartości, które mogą się różnić w zależności od konkretnego modelu i warunków eksploatacji.

Tabela 4. Wskaźniki ekonomiczne sprężarek

Możliwe scenariusze podejmowania decyzji

Aby praktycznie zastosować dane z poprzednich rozdziałów, rozważmy kilka typowych scenariuszy wyboru sprężarek w zależności od celów biznesowych i warunków eksploatacji. W razie potrzeby zawsze możesz skontaktować się z naszymi specjalistami, aby uzyskać indywidualne rozwiązanie techniczne uwzględniające specyfikę Twojej produkcji i wymagania chłodzenia.

Scenariusz 1: Minimalne inwestycje przy krótkoterminowej rentowności

Zadanie: Uruchomienie produkcji z ograniczonym budżetem na sprzęt chłodniczy.
Warunki techniczne: Moc do 100 kW, standardowe temperatury (parowanie +1…+5°C, skraplanie do 45°C), sporadyczna eksploatacja.
Rozwiązanie: Sprężarki spiralne zapewniają minimalny koszt na kW mocy zainstalowanej w porównaniu do sprężarek tłokowych i śrubowych. Planowana wymiana po 4-5 latach eksploatacji.
Ograniczenia: Zastosowanie ograniczone temperaturą parowania nie niższą niż -3°C i brakiem możliwości przeprowadzenia remontu kapitalnego.

Scenariusz 2: Produkcja ciągła z wysokimi wymaganiami dotyczącymi niezawodności

Zadanie: Zapewnienie pracy sprzętu technologicznego bez przestojów przez całą dobę.
Warunki techniczne: Moc powyżej 200 kW, zmienne obciążenia, szeroki zakres temperatur skraplania, wymagania dotyczące energooszczędności.
Rozwiązanie: Sprężarki śrubowe z płynnie regulowaną wydajnością 30-100%. Zużycie energii o około 10% niższe niż w przypadku sprężarek tłokowych przy porównywalnych warunkach. Czas pracy między naprawami 10 000–20 000 godzin zapewnia stabilność procesu technologicznego.
Uzasadnienie techniczne: Grupa sprężarek śrubowych działa bez zaworów, co eliminuje główną przyczynę awarii sprężarek tłokowych. Chłodzenie olejem zmniejsza temperaturę sprężania i zwiększa żywotność.

Scenariusz 3: Uniwersalne rozwiązanie z naciskiem na możliwość naprawy

Zadanie: Eksploatacja własnymi siłami bez angażowania wyspecjalizowanego serwisu.
Warunki techniczne: Moc 50-200 kW, dostępność średnio wykwalifikowanego personelu technicznego, standardowe temperatury pracy.
Rozwiązanie: Sprężarki tłokowe z możliwością etapowej naprawy i wymiany zużywających się części (płytki zaworowe, pierścienie, wkładki).
Zalety: Dostępność części zamiennych, możliwość diagnostyki na podstawie ciśnienia i temperatury, naprawy przez personel eksploatujący.

Wnioski

Wybór typu sprężarki opiera się na macierzy priorytetów:

• Sprężarki spiralne: minimalne inwestycje + moc do 100 kW
• Sprężarki śrubowe: energooszczędność + moc powyżej 200 kW + ciągła praca
• Sprężarki tłokowe: możliwość naprawy + uniwersalność temperatury + własny serwis

Ostateczna decyzja podejmowana jest na podstawie analizy techniczno-ekonomicznej z uwzględnieniem całkowitego kosztu cyklu życia urządzenia. Wybór sprężarki powinien opierać się na analizie warunków technicznych, budżetu, wymagań dotyczących niezawodności oraz szczególnych potrzeb eksploatacyjnych. Artykuł pomoże Ci wybrać odpowiedni typ sprężarki pod konkretne zadanie.
