Чиллеры для катков в Украине: кейс с TRANE и крупнейшей ареной в Киеве

Чиллеры для катков в Украине: «TRANE» и ледовые арены в Киеве

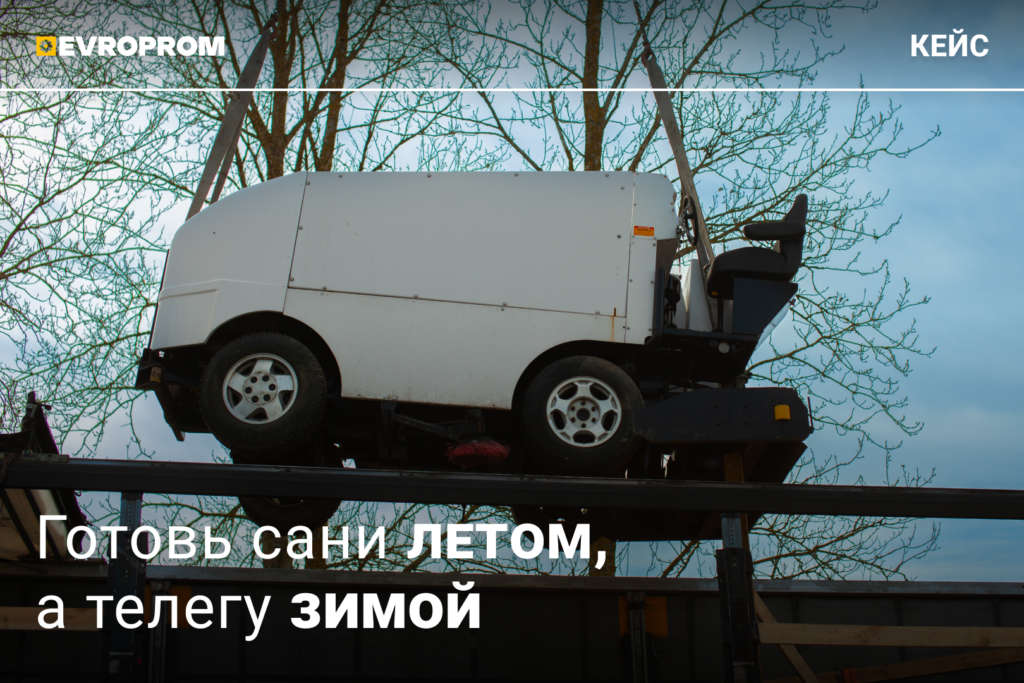

Готовь сани летом, а телегу зимой — в индустрии ледовых арен эта пословица имеет буквальный смысл. Ошибка в сроках закупки оборудования может превратить подготовку арены в технический коллапс: при площади катка 1 800 м² тепловая нагрузка может достигать 380–400 кВт, при площади 2 500 м² — 420–450 кВт. Толщина ледового слоя от 30 до 50 мм напрямую зависит от мощности оборудования и тепловых потоков. Для поддержания температуры поверхности льда –5 °C при интенсивной эксплуатации требуется расход хладагента 0,08–0,1 кг/с на 1 кВт холода и поток охлаждаемой воды 0,035–0,045 м³/с на агрегат 400 кВт.

При суммарной нагрузке в 150–160 кВт дополнительные циклы охлаждения и поддержание ровного льда увеличивают энергопотребление агрегата на 10–15 % в часы пик. Среднее годовое энергопотребление чиллера для катка площадью 1 800 м² составляет 450–500 МВт·ч, для объекта 2 500 м² — 600–650 МВт·ч. Для небольших частных арен площадью 600–900 м² необходим чиллер мощностью 200–250 кВт, расход хладагента 15–20 кг/ч, расход воды 0,02–0,025 м³/с, что обеспечивает среднюю толщину льда 35–40 мм при температуре поверхности –5 °C и минимальном перепаде температуры по арене ±0,5 °C.

Ниша ледовых арен и катков в Украине

Средняя площадь арен составляет 1 500–2 500 м². Для арены площадью 1 800 м² расчетная нагрузка на систему охлаждения достигает 380–400 кВт. Основные параметры теплопритоков:

– Освещение и осветительные приборы — до 35 кВт; учитывается суммарная мощность всех ламп, прожекторов и декоративного освещения на арене площадью 1 800–2 500 м². Эти приборы создают постоянный тепловой поток, который необходимо компенсировать чиллером для поддержания температуры льда –5 °C.

– Посетители и зрители — до 25 кВт; тепловыделение от человека принимается 70–100 Вт на человека. При 200–250 посетителях одновременно это даёт до 25 кВт тепловой нагрузки, что увеличивает требования к мощности чиллера и расходу теплоносителя.

– Солнечная радиация и ограждающие конструкции — 40–50 кВт; сюда входят прямое солнечное излучение, теплопритоки через стеклянные фасады, окна и стены. Эти потоки варьируются в течение дня и требуют динамического регулирования холодоснабжения.

– Конденсация влаги — до 30 кВт; выделяется от дыхания посетителей и таяния льда, особенно при температуре воздуха в зале выше –2 °C. Эта скрытая нагрузка увеличивает расход хладагента и электроэнергии чиллера.

– Открытые ворота и двери — до 20 кВт; каждый раз при открытии дверей наружный тёплый воздух поступает внутрь, создавая локальные тепловые пики. При интенсивной эксплуатации арен эта нагрузка может достигать 25 кВт в часы пик.

Итого дополнительные нагрузки достигают 150 кВт, что требует чиллера мощностью 350–450 кВт с коэффициентом энергоэффективности (EER) ≥ 2,8. Энергопотребление холодильного агрегата на арену 1 800 м² составляет около 450–500 МВт/ч в год, а средние эксплуатационные расходы на электроэнергию — 55–60 % от всех затрат владельца. Период окупаемости при коммерческой эксплуатации — 3–5 лет.

Осенний сезон (с 15 сентября по 30 октября) формирует пик спроса. В этот период запрос на чиллеры для катков увеличивается в 2,5–3 раза по сравнению с среднегодовым показателем. Поздний заказ сокращает вероятность получения нужной модели до 30–40 %. А для постоянных клиентов EVROPROM и до 60% с учетом гарантийной поддержки.

История клиента и партнёрства с EVROPROM

Клиент — частный инвестор, который на протяжении нескольких лет развивает сеть катков и ледовых арен по всей Украине. Его проекты охватывают более 25 объектов в разных регионах, включая крупнейшую арену Киева площадью свыше 2 500 м² и небольшие частные катки от 600 до 900 м². Основной задачей клиента является обеспечение стабильного качества льда и энергоэффективной работы оборудования. Благодаря партнерству с EVROPROM он получает точный расчет нагрузок для каждого объекта, подбор оптимальной мощности чиллеров TRANE от 200 до 410 кВт, а также комплект ледоуборочных машин Olympia и Zamboni. Клиент отслеживает показатели температуры поверхности льда (–5 ±0,5 °C), толщины слоя (30–50 мм) и энергопотребления (450–500 МВт·ч в год на арену), что позволяет минимизировать эксплуатационные расходы, поддерживать коэффициент EER ≥ 2,8 и прогнозировать окупаемость проектов в диапазоне 3–5 лет. Доверительные отношения с EVROPROM обеспечивают своевременные поставки оборудования, сервисную поддержку и оперативное решение любых технических вопросов.

В рамках этого проекта EVROPROM поставил более 10 чиллеров TRANE. Для каждого холодильного агрегата рассчитана необходимая мощность: от 268 кВт для небольших арен до 410 кВт для крупнейшей арены Киева. При площади катка 1 800 м² тепловая нагрузка составляет 380–400 кВт, а для объекта 2 500 м² — 420–450 кВт. Для частных площадок площадью 600–900 м² хватает чиллера мощностью 200–250 кВт.

Одновременно в эксплуатации находятся 4 ледоуборочные машины Olympia и Zamboni. Каждая машина обрабатывает от 1 400 до 2 000 м² за цикл, что позволяет поддерживать ровный лед и минимизировать расход электроэнергии. В среднем одна машина обеспечивает обработку 6–8 арен в месяц при стандартной интенсивности катания. Для крупных арен время обработки льда не превышает 45–50 минут за цикл.

В общей сложности EVROPROM обслуживает более 25 катков и ледовых арен по всей Украине. Средняя площадь объектов варьируется от 600 м² до 2 500 м², что требует индивидуального расчета нагрузки и подбора оборудования. Общая суммарная нагрузка всех объектов превышает 8 МВт, при этом годовое энергопотребление на одну арену составляет 450–500 МВт·ч. Для заказчика это позволяет планировать эксплуатационные расходы и прогнозировать период окупаемости 3–5 лет.

Ледовые арены и проекты в Украине

Крупнейший объект — каток в Киеве, площадью более 2 500 м². Для него использовался чиллер мощностью 410 кВт, обеспечивающий равномерное распределение холода. Среднее энергопотребление таких объектов составляет 650–700 МВт·ч в год, а нагрузка на охлаждаемую воду — 0,035–0,045 м³/с для агрегата 400 кВт.

Малые и средние объекты (площади 600–1 200 м²) используют чиллеры мощностью 200–300 кВт, с расходом хладагента 0,08–0,1 кг/с на 1 кВт холода и коэффициентом загрузки компрессоров 0,85–0,9.

Техника «TRANE» в эксплуатации

Клиент делает ставку на оборудование TRANE благодаря высокой надёжности и эффективности спиральных компрессоров, которые демонстрируют стабильную работу даже при интенсивной нагрузке. Чиллеры этой марки рассчитаны на эксплуатацию в диапазоне наружных температур от –15 до +35 °C, что позволяет круглогодично поддерживать оптимальное состояние ледовой поверхности без дополнительных холодильных систем подстраховки в контексте сбережения средств.

Расход хладагента на чиллер 400 кВт составляет 32–40 кг/ч, расход воды через теплообменник — 0,04 м³/с, температура на входе испарителя –9 °C, на выходе ледовой арены –5 °C.

Ледоуборочные машины и эксплуатация

Качество катка напрямую зависит от регулярного и правильного ухода за льдом. Для поддержания ровного покрытия и оптимальной толщины слоя применяются ледоуборочные машины, которые срезают неровности, распределяют воду и создают гладкую поверхность.

В эксплуатации клиента находятся четыре машины: Olympia ST95, Olympia Millennium и Zamboni 400. Каждая из них способна обработать от 1 400 до 2 000 м² за цикл, что позволяет поддерживать стабильную толщину льда от 30 до 50 мм даже при интенсивной эксплуатации.

Эти машины сокращают расход энергии на заморозку до 12–15 % за сезон, позволяя чиллерам TRANE мощностью от 268 до 410 кВт работать в оптимальном режиме при тепловых нагрузках 380–450 кВт на арену площадью 1 800–2 500 м². Каждая ледоуборочная машина обрабатывает от 1 400 до 2 000 м² за цикл продолжительностью 45–50 минут, распределяя воду в объёме 500 л за проход и поддерживая толщину льда 30–50 мм с отклонением ±2 мм.

При посещаемости 200–250 человек одновременно тепловыделение составляет до 25 кВт, а от осветительных приборов — до 35 кВт; солнечная радиация добавляет 40–50 кВт, конденсация влаги — 30 кВт, открытые двери — 20 кВт.

Ледоуборочные машины компенсируют эти дополнительные 145–160 кВт тепловых потоков, сокращают количество переработок ледового слоя с 6–8 раз в день до 3–4 раз и позволяют поддерживать коэффициент энергоэффективности чиллера EER ≥ 2,8 в течение всего сезона.

Итоги и ценность партнерства с EVROPROM

EVROPROM поставляет оборудование, проводит монтаж, пусконаладку и сервисное сопровождение. За 11 лет компания обслужила более 40 ледовых арен в Украине и соседних странах, обеспечивая надёжность систем холодоснабжения.

Ключевые преимущества для клиентов:

– Доступ к мировым брендам и проверенным моделям оборудования;

– Точные инженерные расчёты и подбор агрегатов под объекты;

– Экономия бюджета за счет оптимизации и долговечности техники.

В этом проекте EVROPROM проявил себя как надежный инженерный и сервисный партнер. Компания обеспечила подбор более 10– чиллеров TRANE и 4–ёх ледоуборочных машин Olympia с точным расчетом нагрузки на каждую арену — от частных катков площадью 600–900 м² до крупнейшего объекта в Киеве площадью свыше 2 500 м². Б

Благодаря профессиональному проектированию и пусконаладке суммарная нагрузка до 450 кВт компенсируется равномерно, температура льда удерживается в диапазоне –5 ±0,5 °C, а расход хладагента и воды оптимизирован на 10–15 %. Сервис EVROPROM гарантирует минимальные простои и сохранение коэффициента энергоэффективности EER ≥ 2,8 на протяжении всего сезона.

Такой комплексный подход позволяет заказчику экономить 55–60 % эксплуатационных расходов на электроэнергию, а период окупаемости объектов не превышает 3–5 лет. Надёжность техники, точность расчётов и оперативность поставок делают EVROPROM ключевым партнером для всех проектов по холодоснабжению ледовых арен в Украине.

Автор статьи:

Святослав Овчаренко, менеджер по продажам

11.09.2025
